在 AI 时代，大模型、智能体和智能应用如何快速落地融入企业提质增效受到广泛的关注。在制造企业，沉淀最厚、也最沉默的一类数据资产，是图纸。

一张工程图纸，把尺寸、公差、材料、工艺要求和 BOM 行项全部压缩在一张图里，是覆盖设计、工艺、质量、报价的通用“工程语言”。

一家制造企业几十年积累下来，图纸往往以数十万、上百万计，散落在 PLM、文件服务器和工程师的本地电脑里。

图纸，是制造沉淀最厚也最难被 AI 读取的数据资产

当前传统 OCR 图纸识别普遍面临三个核心难点：

💢精度门槛高

尺寸、公差、形位公差、粗糙度层层嵌套，通用文档解析的识别精度不够用——差一位公差，就是两件完全不同的零件。

💢工程语义深

图纸不是文字排版，是“工程语言”：视图关系、剖面、明细表、标准件代号背后，是一整套机械与工艺知识，模型不理解这些，只能“看见”、不能“读懂”。

💢结构化需求复杂

企业要的不是“识出来的文字”，而是图号、材料、公差、 BOM 行项这些结构化字段，要能拿去检索、比对、生成文档。光识别，远远不够。

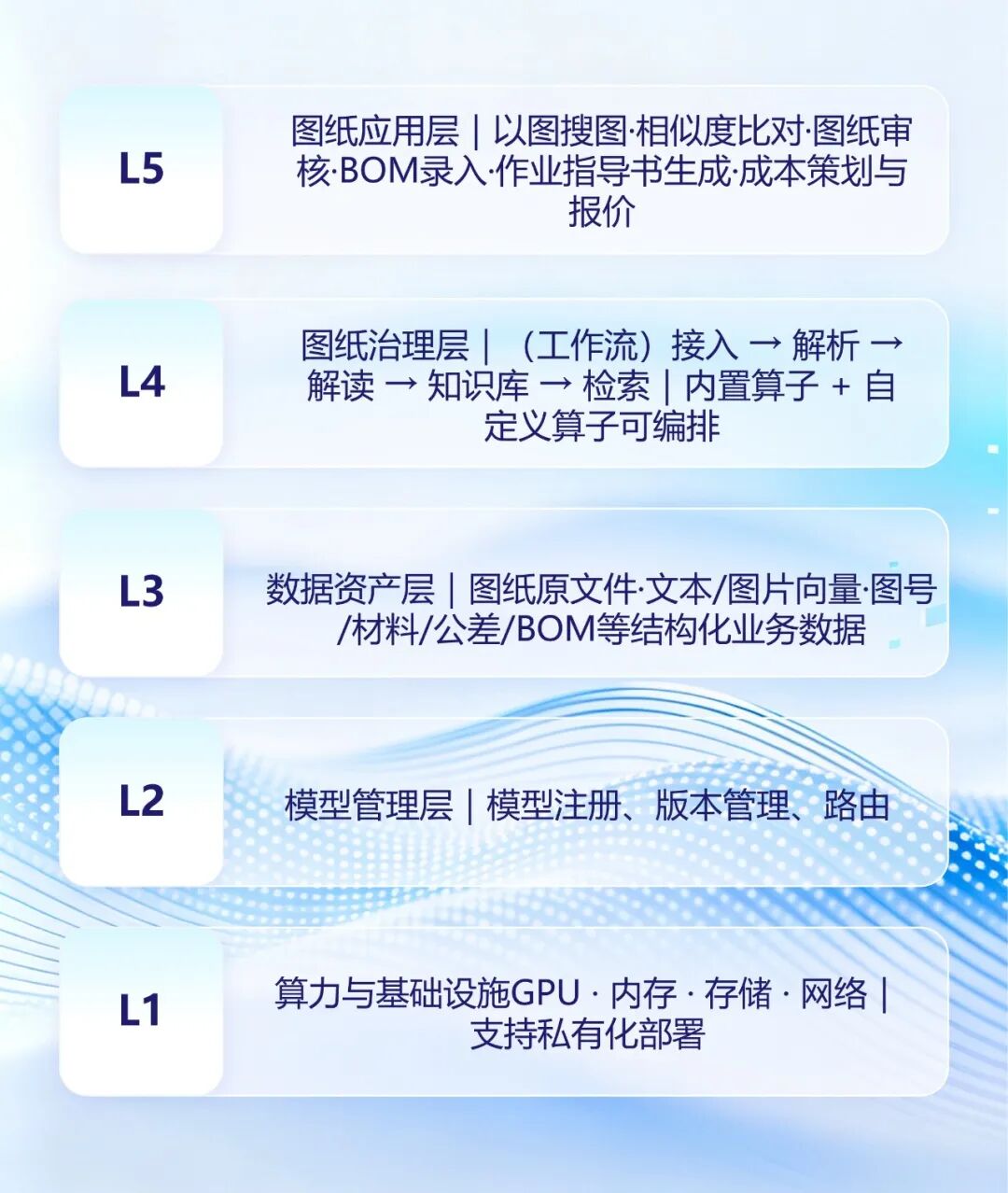

针对图纸解析的核心难点，我们思考了一条链路——把图纸智能解析拆成自下而上的五层。每一层各司其职，又相互贯通。

L1 → L5自下而上贯通，图纸从“图片”逐层加工为“知识”，最终支撑业务应用。

围绕图纸识别这一关键场景，汉得携手生态伙伴探索出一条路径：用 VLM 视觉模型“看懂”图纸，用向量化检索“找准”图纸，用汉得 HPIS 平台“用好”图纸——三者协同，把一张张扫描的工程图纸，变成一座可检索、可比对、可复用的图纸知识库。

VLM 承担三类任务：

✅ 理解视图结构：主视图、剖视图、标题栏、明细表的对应关系。

✅ 提取几何特征：轮廓、关键尺寸位置、公差、粗糙度符号。

✅ 识别版式与标注：图框、技术要求文字、BOM 明细表。

传统的图纸检索，本质上是“关键词匹配”——输入一个图号或零件名称，系统在数据库里做精确匹配或模糊查询。

这种方式的问题很明显：你必须知道你要找什么，才能找到它。

但工程师真实的需求往往是：“我有一张草图，想知道以前有没有做过类似的零件”——这不是关键词能解决的，这是“语义相似”的问题。

向量化检索的思路，就是把所有图纸都转换成一串数字（向量），然后通过计算向量之间的距离，来判断两张图纸“有多像”。

将图纸识别后的工程参数形成结构化成果，与业务运营场景进行结合，转化为数智化应用。基于汉得 HPIS 平台支撑各类图纸应用场景，包括搜图、审图、BOM 及工艺结构化、作业指导书、成本规划测算与报价应用场景等。

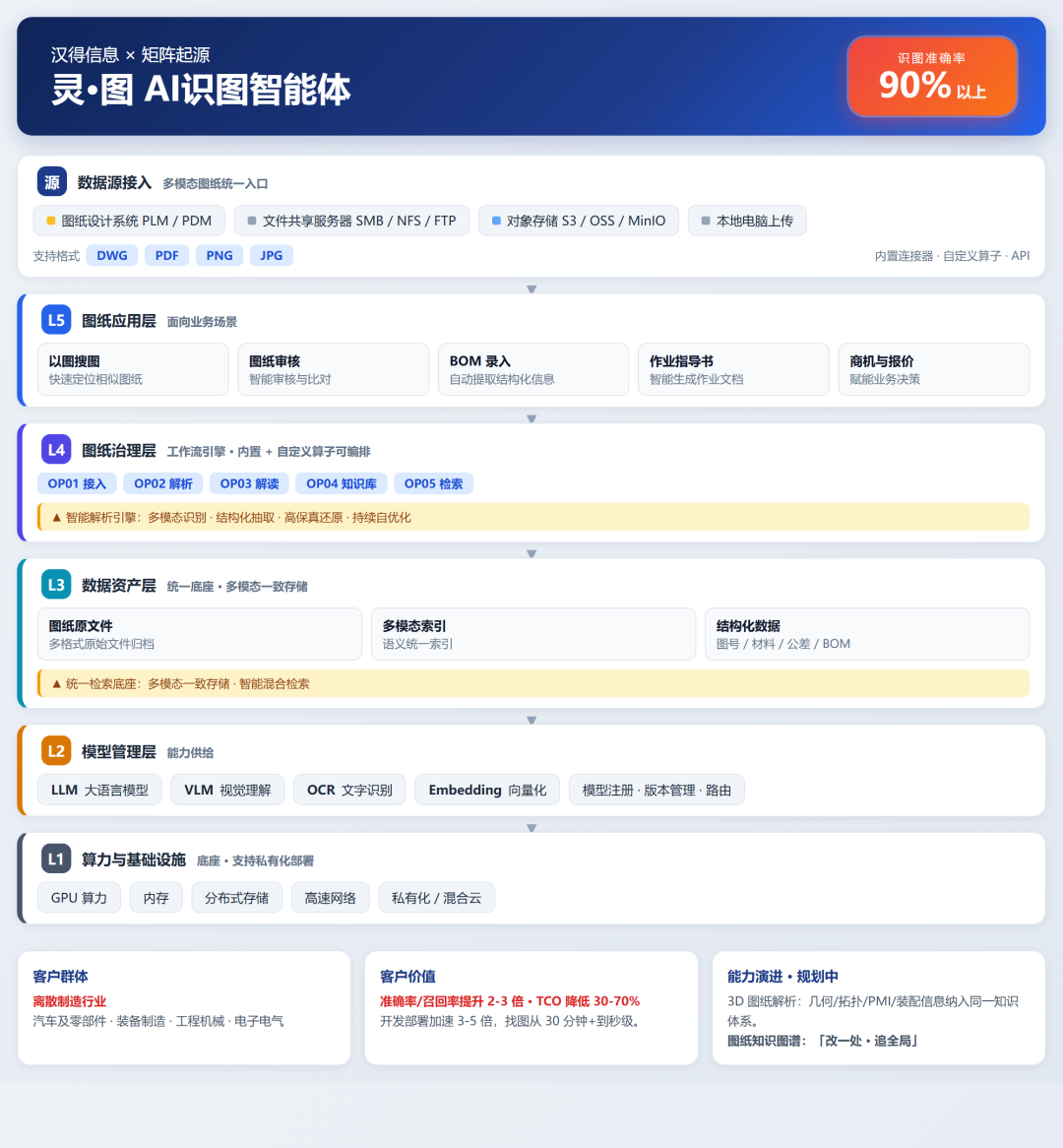

这一套 VLM 、向量化检索、图纸数智化的组合拳，最终交付给客户的不是 POC 演示，也不是需要二次开发的技术组件——而是一个开箱即用、真正懂工程图纸的 AI 智能体。

一个识图准确率可达90%以上，专门为制造企业图纸场景训练的 AI 识图智能体。可实现独立部署，对接 PLM / ERP / CRM 的智能体服务——工程师不需要懂 AI ，只需要像问一位资深同事一样，把图纸丢给它。

✅ 看得准：工业图纸领域微调的 VLM ，尺寸、公差、形位公差、粗糙度、 BOM 行项一次结构化还原。

✅ 懂工程：理解视图投影关系、剖面、明细表、标准件代号这整套工程语言，能“看见”更能“读懂”。

✅ 找得到：权重前台可调，业务相似的图纸排到前面。

✅ 用得顺：自然语言、完整图纸、“图纸+文字”三种输入并存，判断权在工程师手里。

✅ 越用越聪明：低置信区域自动触发二次识别或人工复核，工程师的采纳与否决回流为训练样本，智能体在客户现场持续进化。

模型负责理解，数据负责沉淀，而让图纸真正产生价值的，是理解业务的人。

图纸不是终点——以图搜图接报价、指导书接工艺与质量、检索接 PLM ；从 POC 到规模化，还有数据治理、权限隔离、增量运维。

这些系统打通与场景设计，正是汉得多年数字化实施的积累。

这条路径仍在演进：正在推进的三维解析，将把几何、拓扑、PMI 标注、材质与装配信息纳入同一套图纸知识体系；图纸知识图谱，则把散落在千万张图纸中的零部件、标注、规范与变更关系沉淀为可推理的工程知识——改一处，追全局。
